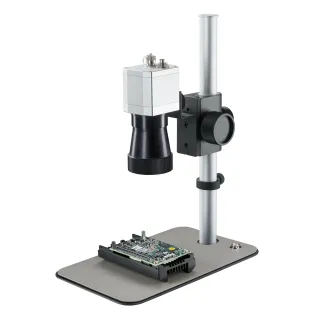

Mikroskop-Optik mit 12° x 9°
Die Entwicklung bei Optris geht weiter und die hochauflösende Wärmebildkamera Optris PI640 wurd in der Empfindlichkeit noch einmal ganz deutlich verbessert.
Die neue Optris PI640i bietet als Nachfolgerin der PI640 nun eine Temperatur-Empfindlichkeit von 40mK bei gleich belibender Auflösung von 640 x 480 Pixeln.
Was bleibt ist das robuste Konzept mit einem industrietauglichen Gehäuse (IP 67 Schutzklasse) und einer schnellen Aufzeichnungsrate von vollradiometrischen Videos (mit 32 Bildern pro Sekunde).
Für die Auswertung wird auch bei dieser Kamera-Version ein Windows-PC verwendet, die Verbindung zwischen PC und Kamera erfolgt über USB an die neben bis zu 20m USB-Kabel (1m-Kabel im Lieferumfang enthalten) auch ein Lichtwellenleiter oder ein Ethernet-Netzwerk mit optionalem Umsetzer angeschlossen werden kann.
Zusätzlich zur USB-Schnittstelle verfügt die Kamera über eine integrierte Prozessschnittstelle die über die mitgelieferte Auswertesoftware automatisch mit programmiert wird So ist z.B. die Schaltung von Alarrmen oder die Übergabe von Istwerte aus selbstdefinieren Messfenstern an eine Prozessteuerung problemlos realisierbar. Mit dem optionalen Prozess-Interface ist auch eine Watchdog-Funktion für die Überwachung der Kamera bei sicherheitsrelevanten Aufgaben erhältlich.
Die Funktionen im Detail:
- Skalierung des Messbereichs automatisch oder manuell, wählbare und frei definierbare Softwarelayouts, Sprachübersetzung-Tool, einstellbare Messparameter (Hintergrundstrahlungskompensation, Referenztemperatur)
- Messfunktion:
beweglicher Messpunkt (Fadenkreuz), frei wählbare Bereiche (Rechteck) mit Anzeige der Maximal-, Minimal- oder Durchschnittstemperatur, Automatischer Hot-Spot- und Cold-Spot-Finder, Temperaturprofile, Isothermendarstellung
- Darstellung:
Farbreferenzbalken, Histogramm, Digitalanzeige der Messfeldtermperaturen (mit Alarmsignalisierung), Temperaturprofill, Videosteuerung (Start, Pause, Stopp, Einzelbild vor und zurück), Vollbildmodus
- Datenspeicherung:
Aufzeichnung mit bis zu 80 vollradiometrischen Bildern pro Sekunde/ Einzelbildspeicherung im JPEG-Format (radiometrisch)
- Prozess-Interface (Eingang):
externe Steuerung des Emissionsgrades, der Hintergrundstrahlungskompensation oder der Referenztemperatur, getriggerte Video- oder Einzelbildaufnahme (wahlweise/ einstellbar über Software)
- Prozess-Interface (Ausgang):
Analogausgang für Temperatur des Hauptmessfeldes oder Alarmausgang (einstellbar über Software)
- Farbpalette:
Eisen, Regenbogen, s/w, s/w invertiert, Alarm blau, Alarm grün, Alarm rot
- Emissionsgrad: 0,10 - 1,00 einstellbar
- Relative Luftfeuchtigkeit: 20 - 80 %, nicht kondensierend
- Schutzklasse: IP 67
- Stativbefestigung: 1/4.20 UNC
Technischen Daten:
- Sensor-Auflösung: 640 x 480 Pixel (307.000 Messpunkte), vollradiometrisch
- Spektralbereich: 7,5 - 13 µm
- Messgeschwindigkeit: Bis 32 Bilder pro Sekunde bei voller Auflösung
- Thermische Empfindlichkeit (NETD): 40mK
- Systemgenauigkeit: +/-2% oder +/-2 °C
- Messbereich: -20-900 °C
- Objektive: Öffnungswinkel 12° x 9° für Mikroskopie-Anwendung.Optional 33° x 25°, 60° x 45°, 90° x 64°, 15° x 11° Objektive für normale Messungen erhältlich
Im Lieferumfang enthalten:
- PI640i Prozess-Kamera mit 32Hz
- Mikroskop-Objektiv 12° x 9°
- inkl. 3 Temperaturbereiche -20 - 100°C / 0 - 250°C / 150 - 900°C umschaltbar
- Mikroskop-Stativ
- 1 m USB-Kabel
- Software PIX Connect als Download
- Stecker für Prozess-Interface
- Transportkoffer
- Bedienungsanleitung
Herstellergarantie: 12 Monate
